Chargeur sans contact

Introduction

Modèle original sur le site de QuickField

L'exemple donné est amélioré en calculant les inductances, mais également les capacités parasites et la résistance de chacun des enroulements. Les résultats obtenus sont utilisés dans un modèle Spice. Le modèle est plus complet ayant un isolement entre spires, ce qui permettra de calculer les capacités parasites. On notera que celles-ci restant faibles, l'intérêt et de montrer comment les calculer facilement.

Trois modèles sont utilisés pour définir le schéma suivant :

Cliquer et tourner pour zoomer

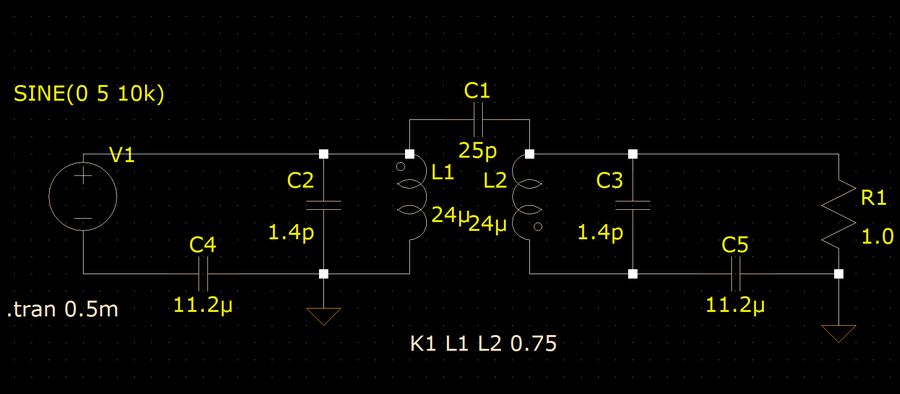

Wireless charger - Spice model

Modélisation d'un chargeur sans contact.



  1. Visualisez le résultat. Puis sélectionner "Integral calculator", puis "Inductance wizard".
  2. Par la suite choisir "Coil_1" et n = 10 pour le nombre de tours.
  3. Par "Flux linkage" et "Stored energy", on trouve respectivement 24.89 et 24.79 μH
  4. "Impedance wizard", donnera la résistance ( @ 10 kHz ! ) soit environ 0.06 Ω

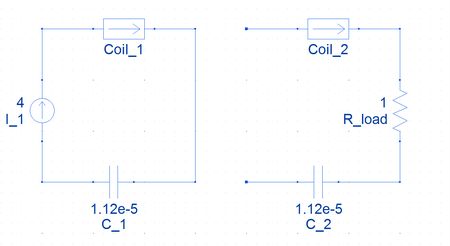

Schematics for self-inductance calculation

Schéma électrique associé.



  1. Visualisez le résultat. Puis sélectionner "Integral calculator", puis "Inductance wizard".
  2. Par la suite choisir "Coil_1" et n = 10 pour le nombre de tours.
  3. Par "Flux linkage" et sélectionnez le courant circulant dans "Coil_2, on trouve 18.56 μH
  4. D'où K = 18.56/√(24.9•24.9) ≅ 0.75

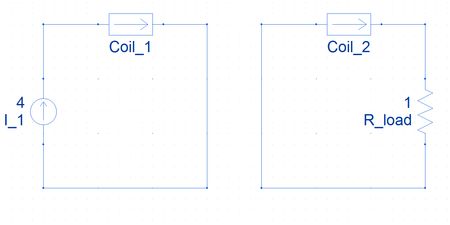

Schematics for self-inductance calculation

Schéma électrique associé.



  1. Visualisez le résultat. Puis sélectionner le menu "Tools", puis "Capacitance calculator".
  2. Sélectionner les deux spires ( voir ci-contre ).
  3. Lancer le calcul, lire sous "Self and mutual partial capacitances"
  4. Capacités propre : 1.4 pF, mutuelle : 25 pF
Schematics for self-inductance calculation

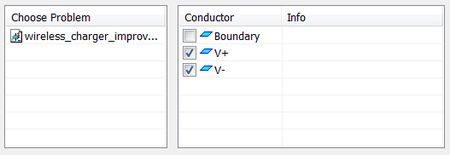

Conditions d'utilisation de l'outil "Capacitance calculator".
