Introduction

Modèle original sur le site de QuickField d'après l'étude originale issue de l'Université Technique de Sofia :

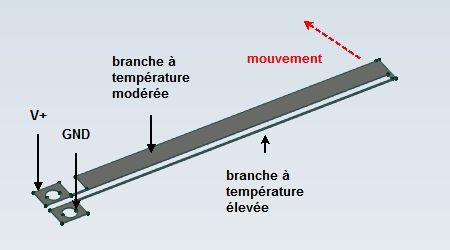

Design and investigation of a thermal actuator

• Données.
• Passage 3D --> 2D (description).
• Passage 3D --> 2D (calcul).
• Résultats.
• Fichiers et comparatif avec Ansys.

Données

Problèmes (données communes).

• Liens :

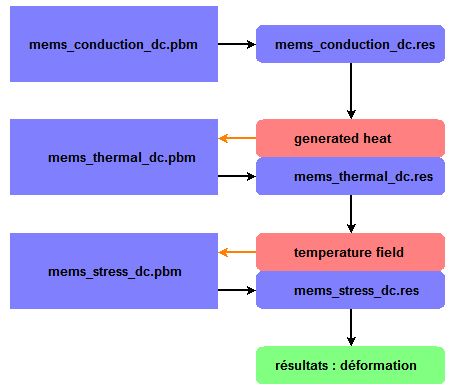

• Le problème mems_thermal_dc.pbm importe le terme "generated heat" du problème mems_conduction_dc.pbm
• Le problème mems_stress_dc.pbm importe le terme "temperature field" du problème mems_thermal_dc.pbm

• DC Conduction :

• conductivité silicium : 23e^-6 Ω•m soit une conductivité de 43478 S/m
• V+ : 5V
• GND : 0V

• Steady-State Heat Transfer :

• conductivité thermique silicium : 150 W/K•m
• Volume power of heat source ( voir ci-dessous )
• Pertes thermiques par convection et radiation
• Plots V+ et GND à une température de 0 °C

• Stress Analysis :

• Module d'Young silicium : 1.69e¹¹ N/m²
• Volume power of heat source ( voir ci-dessous )
• Pertes thermiques par convection et radiation
• Plots V+ et GND à une température de 0 °C

Passage 3D --> 2D (description et calcul)

La représentation de QuickField en 2D est rapide, mais ne prend pas en compte les faces supérieure et inférieure du système.
On va pour cela prendre un volume de silicium de 20μx20μx1μ respectivement largeurxlongueurxépaisseur et faire varier la puissance volumique à dissipée puis mesurer sur la face supérieure ("upper side") le flux thermique traversant cette surface.

Ce flux étant multiplié par deux ( face supérieure + face inférieure ) et divisé par le volume de silicium, on l'introduit alors dans la partie "volume power of the heat source" comme indiqué ci-contre. Le flux thermique des faces supérieure et inférieure est ainsi pris en compte.

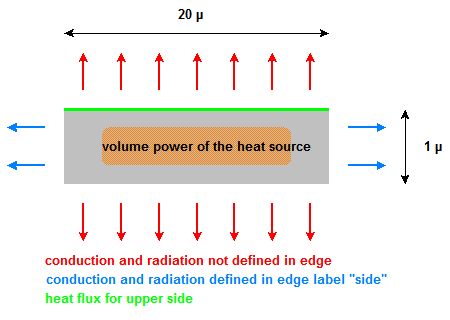

Représentation des échanges thermiques.

Passage 3D --> 2D (calcul)

Le calcul proposé ci-dessus est réalisé avec LabelMover selon la procédure suivante :

• Relever la puissance volumique dans le modèle sans correction.
• Faire une variation de cette puissance afin d'obtenir une température moyenne comprise entre 0 °C et la température de fusion.
• Faire un tableau selon le calcul ci-contre que l'on dispose dans le block "arm" dans une fonction Q(T)

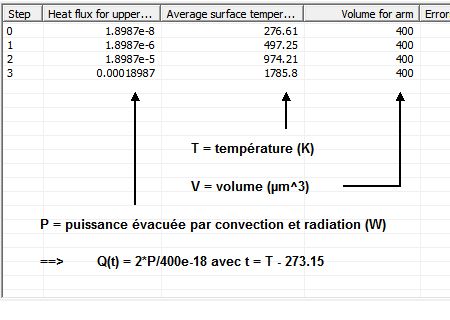

Estimation avec LabelMover du flux thermique vertical.

Résultats

La déformation finale est conforme aux calculs trouvés dans l'article cité en référence. Cependant QuickField™ permet d'aller plus loin.

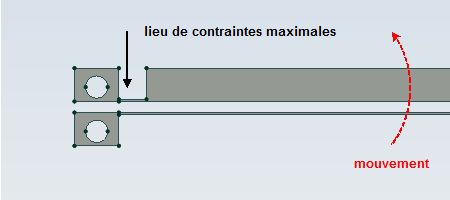

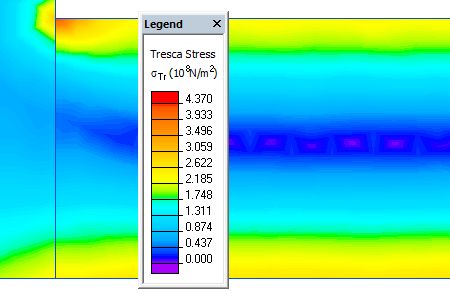

L'augmentation du nombre de noeuds (jusqu'à plusieurs millions) permet de découvrir que les critères de contraintes double alors que la déformation est inchangée. Il faudra donc améliorer les articulations, en particulier en évitant les angles droit.

modèle 8 000 noeuds.	modèle 185 000 noeuds.
Vue de dessus

Cliquer et tourner pour zoomer

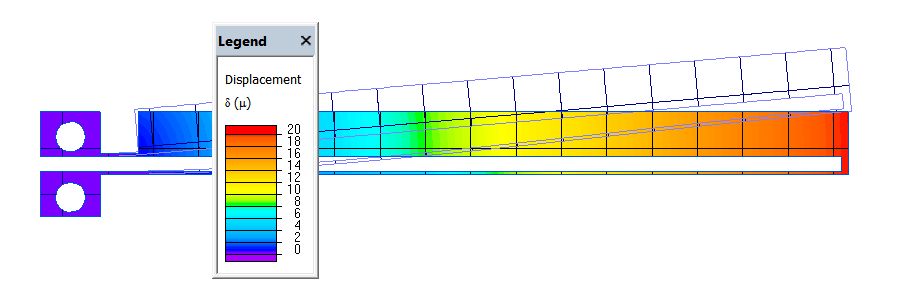

Déformation thermique du micro-actionneur (MEMS).

Fichiers et comparatif avec Ansys

• N'oublier pas de contrôler les unités, par exemple LabelMover retourne des Kelvin même si le problème utilise les degrès centigrades, mais retourne également des μm³ si le problème est défini en microns, donc LabelMover ne retourne pas systèmatiquement des unités S.I.

• Téléchargement :

• Fichiers Pro - micro-actionneur (env. 8000 noeuds)  (260 Ko)
• Fichiers Pro - micro-actionneur (env. 180 000 noeuds)  (10 Mo)
• Fichiers Pro - calcul de la puissance volumique équivalente ( calcul pour le passage 2D --> 3D ) (env. 2000 noeuds)  (50 Ko)

• Les valeurs "Ansys" sont tirées du document réalisé par l'Université Technique de Sofia :
  Design and investigation of a thermal actuator

Comparaisons des résultats.
