 Local avec une vitre simple

Example : simple window


Introduction

On souhaite évaluer les pertes en puissance entre un local à la température Tint = 20 °C et l'extérieur à la température Text = 0 °C. On considère les transferts par convection et radiation. Le local a une hauteur de 2m, la fenêtre est formée d'une vitre de 1m de largeur entourée d'un mur de béton de 1.5m de large. L'épaisseur du béton et de la vitre sont respectivement 0.3 et 0.003m.

On donne λbéton = 0.9 W/K.m, λverre = 1.2 W/K.m et hint = 15 W/K.m², hext = 35 W/K.m².


Question / Réponse
  • Le régime étant établi, on suppose qu'il n'y a pas de pertes latérales. Quelles sont les puissances dissipées au niveau du béton est de la vitre ?

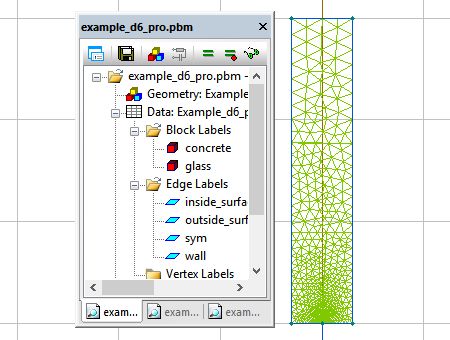

  • On utilisera une symétrie pour réduire le nombre de noeuds, sans oublier de multiplier les résultats par deux.
  • Réponse : vitre = 400 Watt, béton = 260 Watt.
