 Local avec une baie vitrée

Example : glass window


Introduction

Un local est fermé par une baie vitrée et on souhaite y avoir une température de Tint = 22 °C. A l'extérieur, la température est Text = 0 °C. On considère les transferts par convection et radiation. Le local a une hauteur de 2m, le coté donnant sur l'extérieur est formé d'une baie vitrée de 2.5m de largeur et d'épaisseur 0.003m.

On donne λbéton = 0.9 W/K.m, λverre = 1.2 W/K.m et hint = 15 W/K.m², hext = 35 W/K.m². Pour un modèle plus réaliste on suppose que l'ensemble des couches de l'atmosphère rayonne comme un corps noir à la température de -10 °C.


Question / Réponse
  • Quelle est la puissances nécessaire pour avoir une température ambiante de 22 °C ?

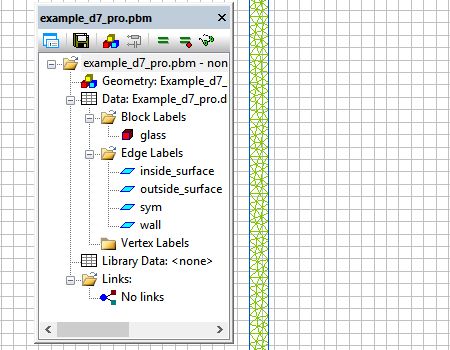

  • On utilisera une symétrie pour réduire le nombre de noeuds, sans oublier de multiplier les résultats par deux.
  • Réponse : 1500 W.

Fichiers
  • Téléchargement :
