Mit dem Erscheinen der QuickField™ -Software können Sie eine leistungsstarke Software zu wettbewerbsfähigen Kosten nutzen. QuickField™ ist eine Finite-Elemente-Berechnungssoftware zur Lösung vieler linearer oder nichtlinearer Probleme im Elektromagnetismus. Die offizielle QuickField™ -Website ist: www.quickfield.com
|
|

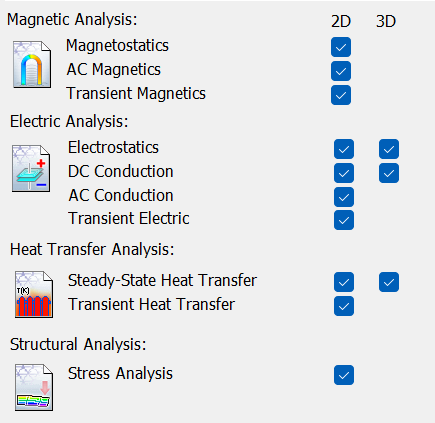

Die

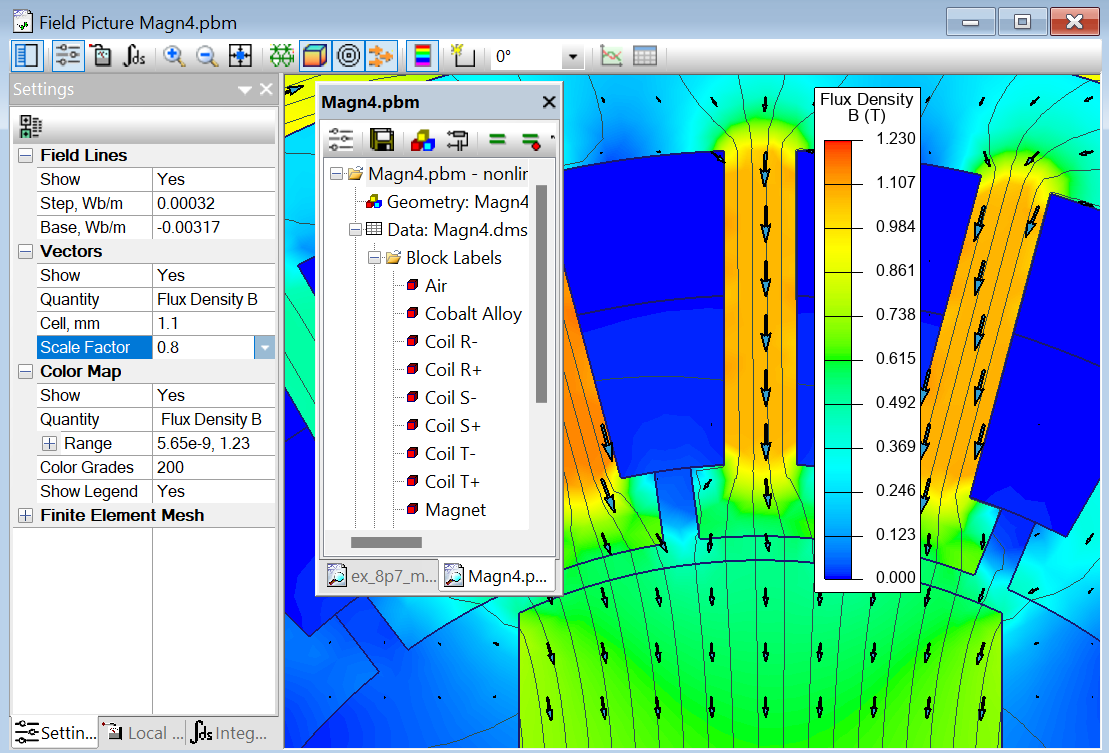

DC magnetics
(Magnetostatik) Analyse wird bei der Analyse von Magnetfeldern eingesetzt,
die durch magnetische Materialien erzeugt oder durch konstante Ströme verursacht werden.
Die

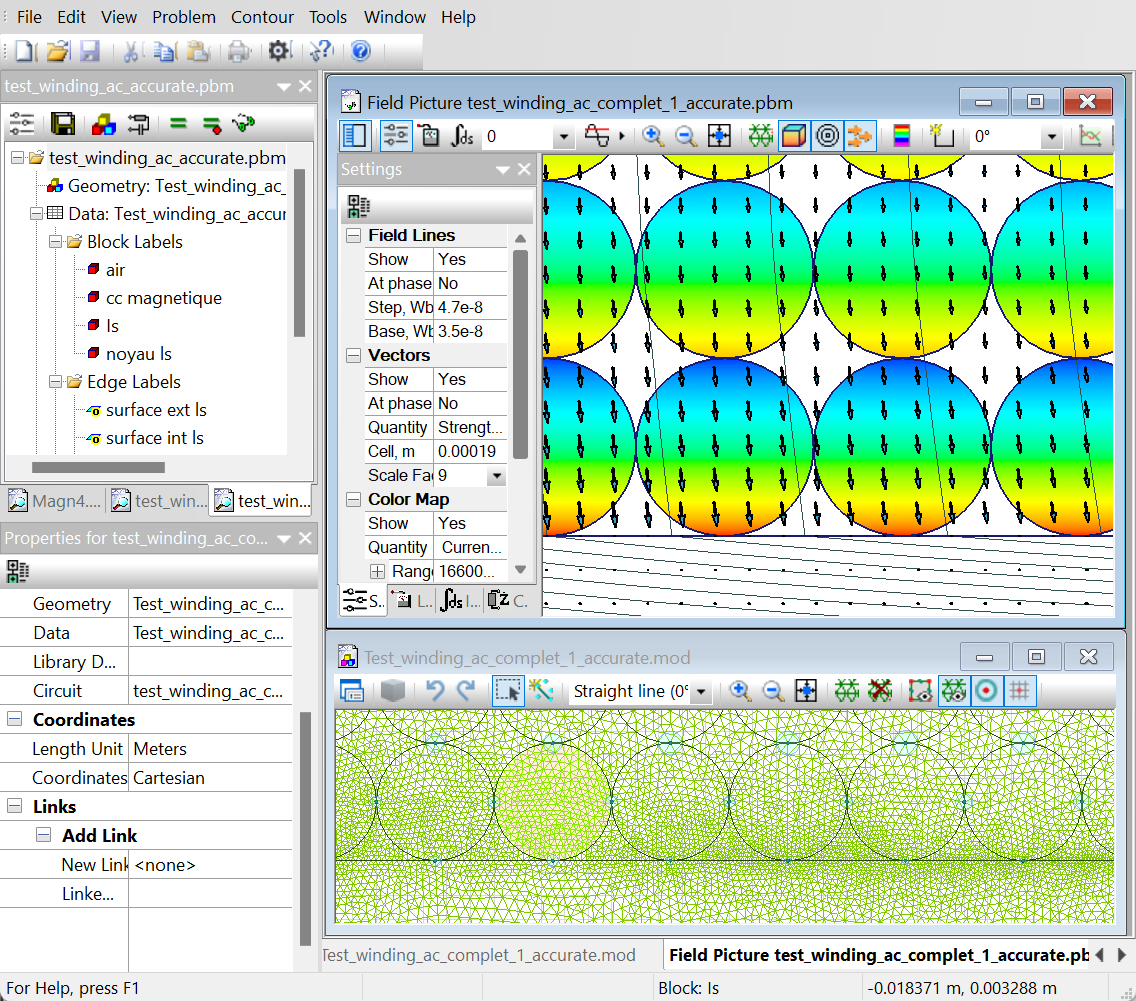

AC magnetics
(Niederfrequente Elektromagnetik) Analyse der Wechselstrommagnetik wird verwendet,
um Magnetfelder zu analysieren, die durch sinusförmige Ströme erzeugt werden,
und umgekehrt elektrische Ströme, die durch sinusförmige Magnetfelder induziert werden.
Die
Transient magnetics
(Transiente magnetische) Analyse ermöglicht die Analyse von Ereignisse aufgrund transienter
Ströme oder Magnetfelder : Einschaltstrom, gepulste Magnetfelder oder Ströme…

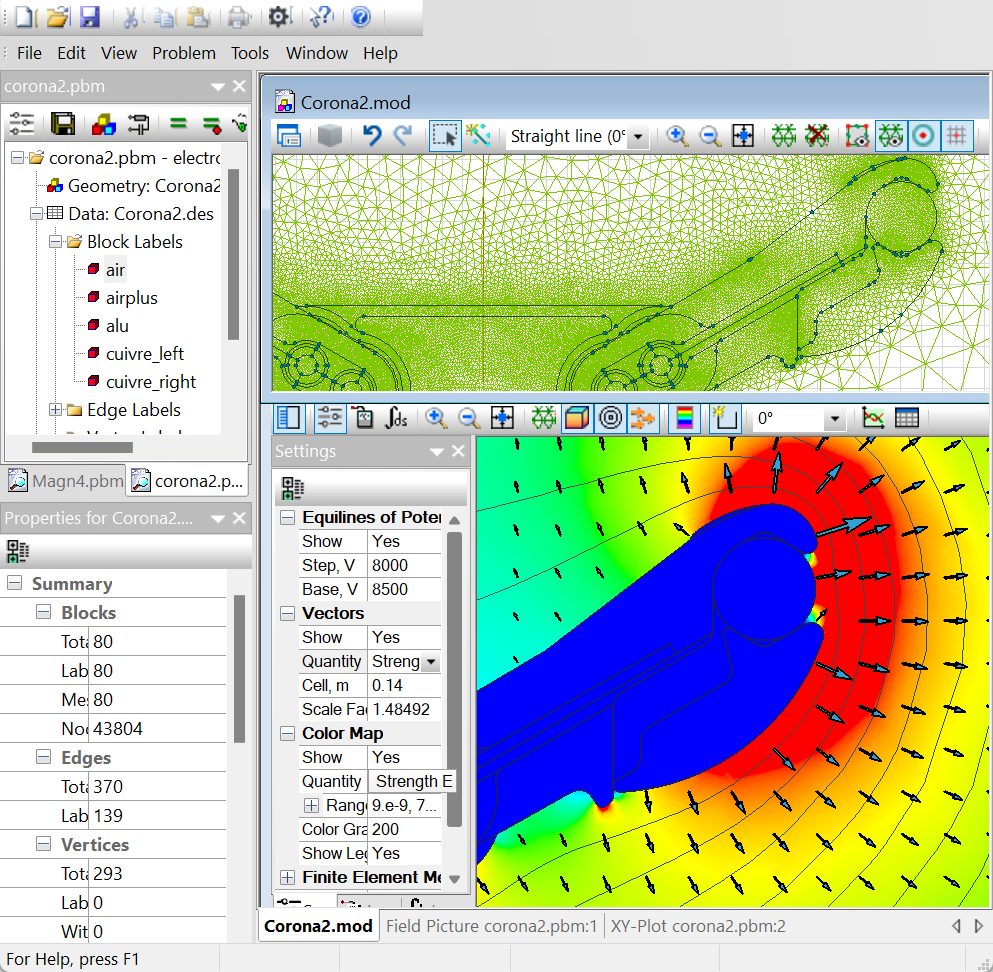

Electrostatics
(Elektrostatik) wird für den Entwurf oder die Analyse von Systemen, die für dielektrische Strukturen anwendbar sind.
DC Conduction
(Gleichstromleitung) wird für den Entwurf von Systemen im stationären Zustand verwendet,
deren berechnete Größen Spannungen, Stromdichten und Joule-Verluste sind.
AC Conduction
(Wechselstromleitung) wird zur Analyse elektrischer Felder verwendet, die durch sinusförmige Spannungen
erzeugt werden. Es wird angenommen, dass das dielektrische Material nicht ideal ist und eine geringe,
aber nicht gleich Null Leitfähigkeit aufweist.
Transient Electric
(Transiente elektrische Analyse) ist eine Verallgemeinerung elektrostatischer und Leitungsanalysen :
Das Potenzial einer Elektrode oder eine Stromdichte kann eine beliebige Funktion der Zeit sein.

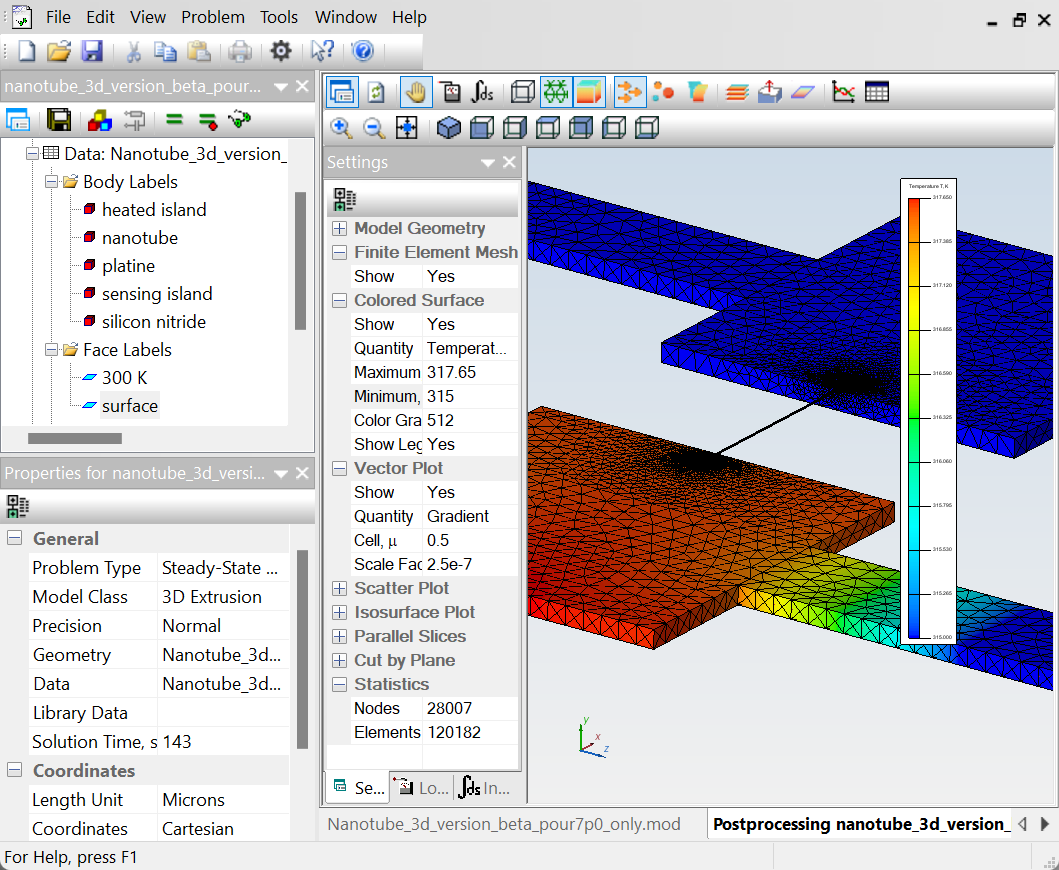

Static Heat Transfer
(Statische Erwärmung) spielt eine wichtige Rolle bei der Konstruktion mechanischer und elektrischer Baugruppen.
Transient Heat Transfer
(Transiente Erwärmung) greift die vorherigen Merkmale auf, indem sie zeitabhängige Ereignisse berücksichtigt
und die Begriffe spezifische Wärme und Dichte von Materialien einführt.
Mit
Linear Stress
(Strukturmechanik) wird strukturelle Leistung bei Zug, Druck und Verschiebung überprüft.

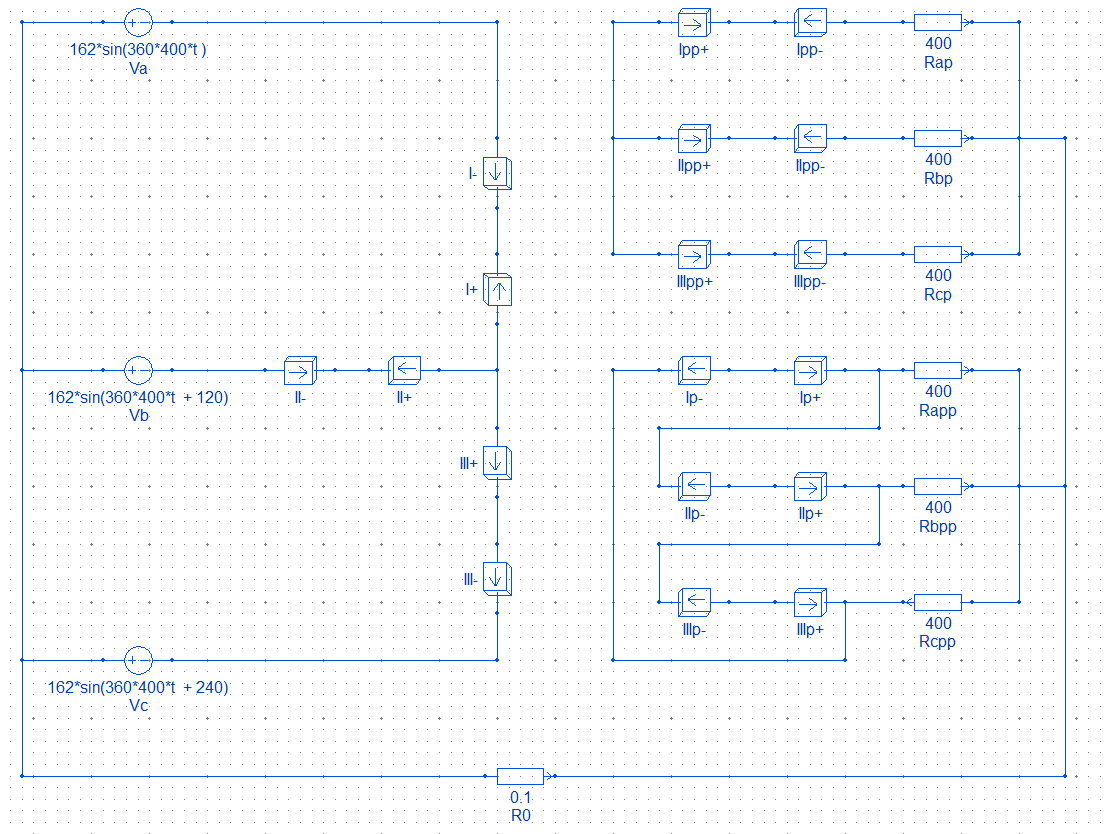

QuickField™ unterstützt gleichzeitig die Finite-Elemente Analyse und die Berechnung von Strömen und Spannungen mit Elektrische Schaltungen. Mit dem Schaltungseditor können Sie einen electrical circuit beschreiben, der mit den in der Geometrie des Problems vorhandenen Blöcken (Leiter, Phase, Spule, ...) verbunden ist. Die Verwendung elektrischer Schaltkreise gilt für AC magnetics und Transient magnetics
Bei der Suche nach optimalem Design geht es nicht nur um die Optimierung einer einzelnen Funktion. Mit
QuickField™
können Sie Ergebnisse (thermisch oder mechanisch aus DC-, AC- oder Transientenmodulen) importieren,
die in anderen Problemen berechnet wurden. Somit ist es möglich zum Beispiel, die Folgen einer externen
(Umgebungsbedingungen) und internen (Joule-Effekt) Erwärmung einer Wicklung zu untersuchen.
QQuickField™
unterstützt für jedes Material die Abhängigkeit der elektrischen Leitfähigkeit als Funktion der Temperatur für das
AC magnetics
, bei dem es möglich ist, ein Temperaturfeld zu importieren. Die Leitfähigkeit wird sich entsprechend ändern.
QuickField™
ermöglicht den Import des nichtlinearen Zustands (Sättigung und Nichtsättigung) der Berechnung
des Magnetfelds vom
DC magnetics
in die
DC magnetics
und
AC magnetics
Module.
Es ist möglich, QuickField™ zu "programmieren", was für zusätzliche Effizienz bei der Entwicklung elektromechanischer Geräte sorgt. Es gibt 4 Hauptprogrammierungsebenen :
